LB型防爆電動單梁起重機技術規格表
額定起重量：1T-16T
極限跨度：7.5m-22.5m
有效起升高度:6m，9m，12m，18m，24m
工作級別：A3
起升級構：BCD型/BMD型 防爆鋼絲繩電動葫蘆
吊具型式：吊鉤
防爆等級：dIIBT4
電源：380V 50HZ
大車輪直徑：300MM,400MM
注：(本地工廠低于市場價10%供貨，免費現場勘測，快速訂制生產安裝，如產品使用后期出現任何質量問題，包括人為因素，30-60分鐘啟動應急維修方案)。
產品簡介

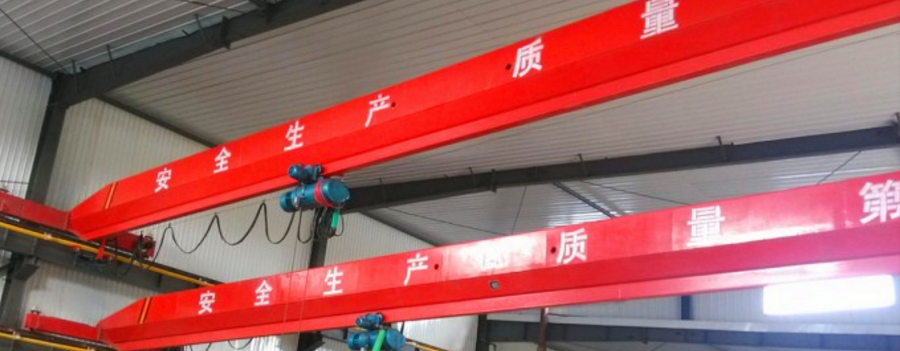

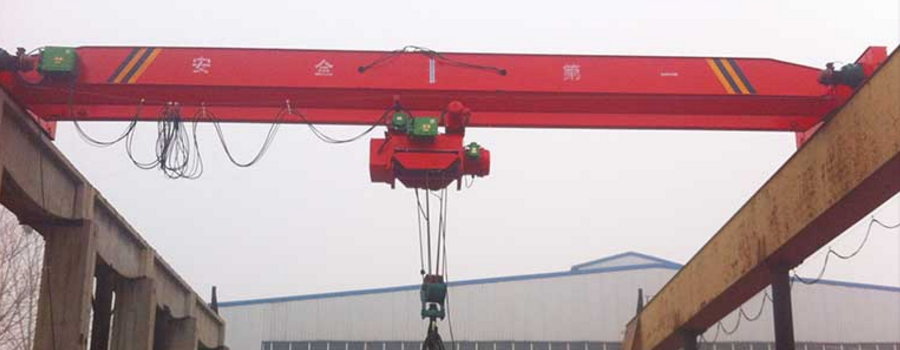

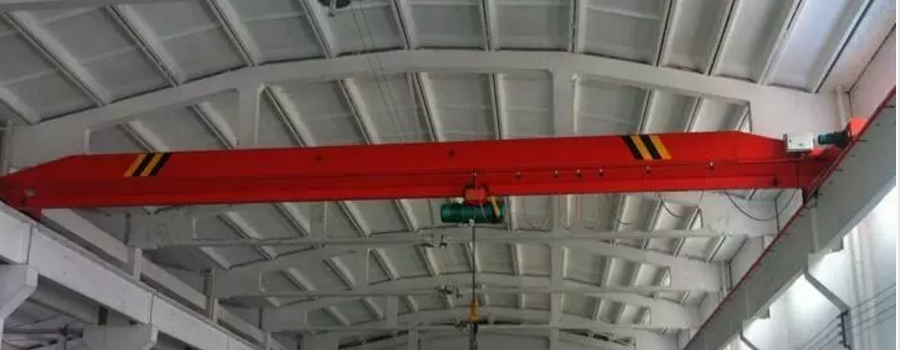

LB起重機是LD型電動單梁起重機的防爆版，與BCD，BMD 等形式的防爆電動葫蘆配套使用，成為一種有軌運行的輕小型起重機，其適用起重量為1-20t，適用跨度為7.5-22.5米，工作級別為A3-A5，工作環境溫度在-25-+40℃范圍內.
LB(LBD)型防爆電動單梁起重機是在“LDA”的基礎上，根據GB3836.1-2000《爆炸性環境用防爆電氣設備》及GB3836.2-2000《爆炸性環境用電氣設備隔型電氣設備“d”》設計而成，具有結構合理、外形美觀、防爆性強等特點。本產品廣泛用于化工單位的工廠、倉庫、料場，設有地面和司機室兩種形式，司機室分為開式、閉式兩種，安裝形式分為左、右，入門方向分側面、端面，供用戶根據各自的使用情況進行選擇。
本產品適用于易燃、易爆環境中使用。防爆等級dIIBT4
本產品設有地面和操作室兩種操作形式。操縱室有開式、閉式兩種，可根據實際情況分為左或右面安裝兩種形式，入門方向有側面及端面兩種，以滿足用戶在各種不同需要的情況下進行選擇。
LB-16噸型防爆電動單梁起重機的技術參數
起重機運行結構
運行速度(m/min)
20
速比
58.95
電動機
型號
防爆型錐形鼠籠
功率
0.8x2、1.5x2、2.2x2
轉速(r/min)
1380
起升結構(電動葫蘆)
及運行結構電動葫蘆形式
HB、HBS
起升速度(m/min)
8/0.8、7/0.7、3.5/0.35
8、7、3.5
起升高度H(m)
6、9、12、18、24
運動速度(m/min)
20
電動機
防爆型錐形鼠籠
工作制度
中級 JE=20%
電源
380V 50HZ
車輪直徑
270 400
軌道面寬
37-40
防爆等級
Exd BT4 Exd CT4
本樣所提供重量為設計值，制造值+15%
技術參數表
起重量
跨度(lK)
外形主要尺寸
質量
葫蘆起升速度
葫蘆運行速度
起重機運行速度
起升高度(H)
輪壓(kN)
H
H1
H2
K
B
L1
L2
(mm)
(m/min)
1
7.5-12
870
550
2000
2500
796
1274
2.05/2.46
8/0.8
20
20
6
9
12
24
301.38/1.48
12.5-14
900
596
600
2500
3000
2.55/2.69
1.51/1.55
14.5-19
2.82/3.26
1.58/1.65
19.5-22.5
910/915
596/710
630/800
3000
3500
3.40/3.81
1.74/1.84
2
7.5-12
1040
596
600
2000
2500
871.5
1292.5
2.18/2.66
1.94/2.06
12.5-14
2500
3000
2.75/2.92
2.09/2.13
14.5-19
1075/1090
596/605
630/700
3.03/4.12
2.17/2.23
19.5-22.5
1090/1153
710/875
800/1000
3000
3500
4.15/5.07
2.48/2.68
3
7.5-12
1150
596
630
2000
2500
818.5
1291
2.28/2.87
2.45/2.58
12.5-14
605
630/700
2500
3000
2.93/3.14
2.61/2.65
14.5-19
1190
710
800
3.47/4.28
2.78/2.87
19.5-22.5
1190/1275
875/985
1000/1087
3000
2500
4.58/5.23
3.10/3.24
5
7.5-12
1380
605/710
700
2000
841.5
1310
2.54/3.42
3.58/3.80
12.5-14
1410
710/895
800
2500
3000
3.52/3.74
3.83/3.89
14.5-19
1418
875
1000
3.86/4.52
3.98/4.08
19.5-22.5
1520
985
1087
3000
3500
4.88/5.98
4.23/4.50
10
7.5-12
1470/1495
745/820
900/1000
2000
2500
1230
1850
3.24/4.20
7/0.7
5.09/5.69
12.5-14
1495
820
1100
2500
3000
4.31/4.61
5.73/5.87
14.5-19
1540
875
4.81/5.72
6.42/6.85
19.5-22.5
1600/1640
865/875
1150/1200
3000
3500
5.81/7.36
6.89/7.50
16
7.5-12
2000
700
1000
2000
2500
1230
1850
3.61/4.46
3.5/0.35
9.01/9.30
12.5-14
2000
800
1100
2500
3000
4.58/4.96
9.36/9.45
14.5-19
2000
900
1200
2500
5.52/7.28
9.55/9.88
19.5-22.5
2000
1050
1350
3000
3500
7.41/7.93
10.05/10.14
本樣所提供重量為設計值，制造值+15%
注：Gn=起重額定噸位 S=跨度(左軌道中心至右軌道中心的距離) H=提升高度(地面至吊鉤高點的距離)
